Ganap na awtomatikong alpha coil winding machine

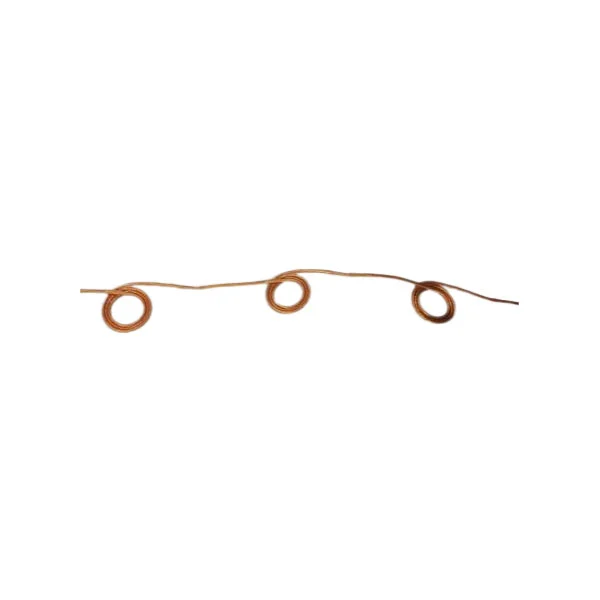

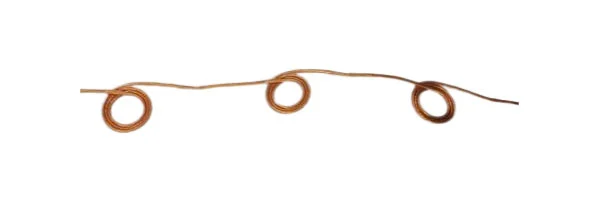

Ang ganap na awtomatikong alpha coil na paikot -ikot na makina ay isang bagong uri ng paikot -ikot na makina na idinisenyo para sa wireless charging transmitter coils. Maaari naming i -wind ang mga panlabas na coils ng sutla na sakop na wire, stranded wire, solid wire at iba pang mga kaugnay na materyales. Posible ring palitan ang mekanismo ng flat wire alpha coil.

Mga pangunahing pag -andar at tampok

Mga magkakaibang pag-andar: Ang mga machine ng paikot-ikot na alpha ay pangunahing ginagamit sa mga alpha coils, at maaaring makumpleto ang iba't ibang mga paikot-ikot na mga mode, tulad ng unidirectional winding, bidirectional winding, multi-layer na paikot-ikot, atbp Ayon sa iba't ibang mga kinakailangan ng produkto, ang hugis ng coil at bilang ng mga liko na nakakatugon sa mga kinakailangan ay maaaring tumpak na sugat.

Mataas na katumpakan: Sa panahon ng proseso ng paikot -ikot, ang mga parameter tulad ng wire spacing, wire diameter, at bilang ng mga liko ay maaaring tumpak na kontrolado. Halimbawa, ang kawastuhan ng wire spacing ay maaaring umabot sa ± 0. 02mm, at ang bilang ng mga error sa pagliko ay maaaring kontrolado sa loob ng ± 1 - 2 na lumiliko (depende sa pagganap ng kagamitan), sa gayon tinitiyak ang kalidad ng mga sugat na alpha coils upang maging matatag at matugunan ang mga kinakailangan ng katumpakan na elektronikong kagamitan.

Paikot -ikot na spindle: hinihimok ng isang motor, ang pagganap ng motor ay direktang nakakaapekto sa bilis at metalikang kuwintas ng paikot -ikot na spindle. Ang bilis ng spindle ay maaaring karaniwang nababagay kung kinakailangan, mula sa ilang daang mga rebolusyon bawat minuto hanggang libu -libong mga rebolusyon bawat minuto. Ang ibabaw ng spindle ay espesyal na ginagamot upang paganahin ang wire na magkasya nang mahigpit sa panahon ng proseso ng paikot -ikot nang hindi dumulas.

Wire Arrangement Device: Ito ay isang pangunahing bahagi upang matiyak ang maayos na pag -aayos ng coil. Nakakamit nito ang tumpak na pag -aayos ng cable sa pamamagitan ng tumpak na drive drive o linear module na hinimok ng control system. Ang aparato ng pag-aayos ng cable ay maaari ring nilagyan ng isang sensor ng posisyon upang magbigay ng real-time na puna ng impormasyon sa posisyon ng pag-aayos ng cable para sa tumpak na kontrol.
